Berapa jarak bebas radial dari bantalan flensa?

Sebagai pemasok bantalan flensa yang berpengalaman, saya telah menemui banyak pertanyaan mengenai jarak radial dari komponen-komponen penting ini. Jarak bebas radial merupakan parameter penting dalam desain, pemilihan, dan kinerja bantalan flensa, dan memahami implikasinya sangat penting untuk memastikan pengoperasian optimal dalam berbagai aplikasi.

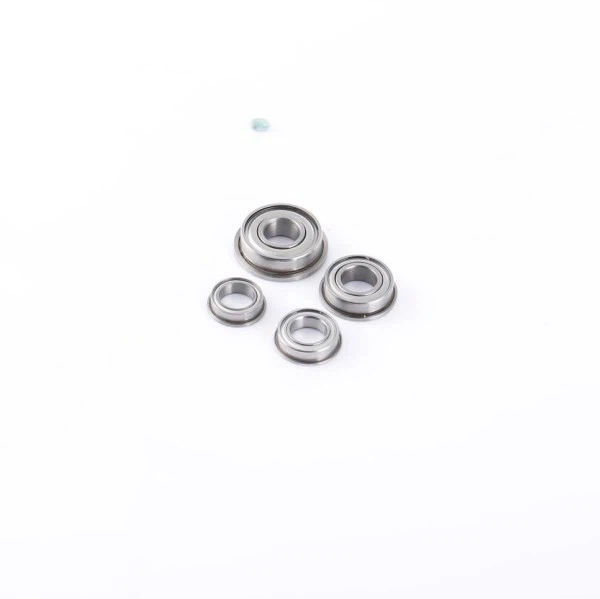

MF148Z MF63ZZ

Mendefinisikan Jarak Bebas Radial

Jarak bebas radial mengacu pada jumlah pergerakan bebas atau permainan antara cincin bagian dalam dan luar bantalan dalam arah radial. Sederhananya, ini adalah selisih antara diameter dalam cincin luar dan diameter luar cincin dalam ketika bantalan dalam keadaan tidak dibebani. Jarak bebas ini diukur dalam mikrometer (μm) atau seperseribu inci (mil) dan merupakan karakteristik mendasar yang mempengaruhi kinerja, daya tahan, dan kesesuaian bantalan untuk aplikasi tertentu.

Jenis Jarak Bebas Radial

Ada beberapa jenis jarak bebas radial, masing-masing dirancang untuk memenuhi persyaratan spesifik aplikasi yang berbeda. Jenis yang paling umum meliputi:

Izin Normal (CN): Ini adalah izin standar yang diberikan oleh sebagian besar produsen bantalan dan cocok untuk berbagai aplikasi tujuan umum. Jarak bebas normal memungkinkan adanya sedikit permainan di antara ring, yang membantu mengakomodasi ekspansi termal, ketidaksejajaran, dan variasi kecil dalam kondisi pengoperasian.
Izin Longgar (C3, C4, dll.): Bantalan dengan jarak bebas longgar memiliki jarak bebas radial yang lebih besar dibandingkan dengan bantalan jarak bebas normal. Mereka biasanya digunakan dalam aplikasi yang diperkirakan berkecepatan tinggi, beban berat, atau suhu tinggi. Jarak bebas tambahan membantu mencegah panas berlebih dan mengurangi risiko keausan dini dan kegagalan.
Izin Ketat (C2): Bantalan jarak bebas ketat memiliki jarak bebas radial yang lebih kecil dibandingkan bantalan jarak bebas normal. Mereka digunakan dalam aplikasi yang memerlukan presisi tinggi, kebisingan rendah, dan getaran minimal. Jarak bebas yang ketat membantu meningkatkan kekakuan dan akurasi bearing, sehingga cocok untuk aplikasi seperti peralatan mesin, robotika, dan instrumen presisi.

Pentingnya Jarak Bebas Radial

Jarak bebas radial dari bantalan flensa memainkan peran penting dalam menentukan kinerja dan keandalannya. Berikut adalah beberapa alasan utama mengapa jarak bebas radial itu penting:

Ekspansi Termal: Saat bantalan beroperasi, ia menghasilkan panas akibat gesekan antara elemen gelinding dan lintasan. Panas ini menyebabkan komponen bantalan mengembang sehingga dapat mengurangi jarak bebas radial. Jika jarak bebas terlalu kecil, bantalan dapat kelebihan beban, sehingga menyebabkan peningkatan keausan, kebisingan, dan kegagalan dini. Dengan memilih jarak radial yang sesuai, bantalan dapat mengakomodasi ekspansi termal tanpa mengurangi kinerjanya.
Ketidaksejajaran: Dalam banyak aplikasi, bantalan flensa mengalami ketidaksejajaran karena toleransi produksi, kesalahan pemasangan, atau gaya eksternal. Ketidaksejajaran dapat menyebabkan pembebanan yang tidak merata pada bantalan, yang dapat meningkatkan tekanan pada elemen gelinding dan jalur balap. Jarak bebas radial membantu mengkompensasi ketidaksejajaran dengan membiarkan bantalan menyelaraskan diri sampai batas tertentu, sehingga mengurangi risiko keausan dini dan kegagalan.
Kapasitas Beban: Jarak bebas radial mempengaruhi kapasitas beban bantalan dengan mempengaruhi distribusi beban antara elemen gelinding dan jalur balap. Bantalan yang jarak bebasnya terlalu kecil mungkin akan mengalami tegangan berlebih pada beberapa elemen gelinding, sedangkan bantalan yang jarak bebasnya terlalu besar mungkin tidak mampu menopang beban secara efektif. Dengan memilih jarak bebas radial yang sesuai, bantalan dapat mendistribusikan beban secara merata, memaksimalkan kapasitas beban dan memperpanjang masa pakainya.
Kebisingan dan Getaran: Jarak bebas radial juga dapat mempengaruhi tingkat kebisingan dan getaran bantalan. Bantalan dengan jarak bebas yang terlalu besar dapat menghasilkan kebisingan dan getaran yang berlebihan, sedangkan bantalan dengan jarak bebas yang terlalu kecil akan mudah berdecit atau berderak. Dengan memilih jarak bebas radial yang sesuai, bantalan dapat beroperasi dengan tenang dan lancar, sehingga mengurangi tingkat kebisingan dan getaran dalam aplikasi.

Faktor-Faktor yang Mempengaruhi Pemilihan Jarak Bebas Radial

Saat memilih jarak bebas radial untuk bantalan flensa, beberapa faktor perlu dipertimbangkan, termasuk:

Persyaratan Aplikasi: Persyaratan spesifik aplikasi, seperti kecepatan, beban, suhu, dan presisi, akan menentukan jarak bebas radial yang sesuai. Misalnya, aplikasi berkecepatan tinggi mungkin memerlukan jarak yang lebih besar untuk mencegah panas berlebih, sedangkan aplikasi presisi mungkin memerlukan jarak yang lebih kecil untuk memastikan akurasi.
Kesesuaian Poros dan Perumahan: Kesesuaian antara poros dan cincin bagian dalam, serta kesesuaian antara rumahan dan cincin luar, dapat mempengaruhi jarak bebas radial. Pakaian yang ketat dapat mengurangi jarak bebas, sedangkan pakaian yang longgar dapat meningkatkannya. Penting untuk memastikan bahwa kesesuaian poros dan housing berada dalam toleransi yang disarankan untuk mempertahankan jarak radial yang diinginkan.
Kondisi Pengoperasian: Kondisi pengoperasian, seperti suhu, kelembapan, dan pelumasan, juga dapat mempengaruhi jarak bebas radial. Suhu tinggi dapat menyebabkan komponen bantalan mengembang sehingga mengurangi jarak bebas, sedangkan suhu rendah dapat menyebabkan komponen berkontraksi sehingga meningkatkan jarak bebas. Penting untuk mempertimbangkan kondisi pengoperasian saat memilih jarak radial untuk memastikan bahwa bantalan dapat beroperasi dengan aman dan efisien.

Memilih Jarak Bebas Radial yang Tepat

Memilih jarak bebas radial yang tepat untuk bantalan flensa memerlukan pertimbangan cermat terhadap persyaratan aplikasi, kondisi pengoperasian, dan faktor lainnya. Berikut beberapa langkah untuk membantu Anda memilih jarak bebas radial yang sesuai:

Pahami Persyaratan Aplikasi: Menentukan persyaratan kecepatan, beban, suhu, dan presisi aplikasi. Ini akan membantu Anda mengidentifikasi jenis jarak bebas radial yang sesuai untuk bantalan.
Konsultasikan Katalog Pabrikan: Sebagian besar produsen bantalan memberikan informasi terperinci mengenai jarak bebas radial yang direkomendasikan untuk bantalan mereka berdasarkan persyaratan aplikasi. Konsultasikan katalog pabrikan atau dokumentasi teknis untuk memilih kelas izin yang sesuai.
Pertimbangkan Kesesuaian Poros dan Perumahan: Pastikan kesesuaian poros dan housing berada dalam toleransi yang disarankan untuk mempertahankan jarak radial yang diinginkan. Jika perlu, konsultasikan dengan ahli bearing atau insinyur mesin untuk mendapatkan panduan.
Uji dan Evaluasi: Dalam beberapa kasus, mungkin perlu menguji dan mengevaluasi kinerja bantalan dalam kondisi pengoperasian sebenarnya untuk menentukan jarak bebas radial yang optimal. Ini dapat membantu Anda mengidentifikasi potensi masalah dan melakukan penyesuaian sesuai kebutuhan.

Kesimpulan

Kesimpulannya, jarak bebas radial bantalan flensa merupakan parameter penting yang mempengaruhi kinerja, daya tahan, dan kesesuaian untuk aplikasi tertentu. Dengan memahami berbagai jenis jarak bebas radial, kepentingannya, dan faktor-faktor yang mempengaruhi pemilihannya, Anda dapat membuat keputusan yang tepat saat memilih bantalan flensa untuk aplikasi Anda.

Sebagai pemasok bantalan flensa terkemuka, kami menawarkan berbagai macam produk dengan jarak bebas radial yang berbeda untuk memenuhi beragam kebutuhan pelanggan kami. Apakah Anda memerlukan aBantalan Flange Keciluntuk aplikasi kompak atau aBantalan Gearbox MF148ZZuntuk gearbox performa tinggi, kami memiliki keahlian dan pengalaman untuk membantu Anda menemukan solusi yang tepat.

Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih bantalan flensa yang sesuai untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Tim ahli kami siap memberi Anda dukungan teknis, rekomendasi produk, dan harga yang kompetitif. Kami berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan bantalan Anda.
